NAS : Création d’un boîtier sur mesure

Il y a quelques temps, je cherchais comment remplacer mon NAS actuel (un ReadyNas Duo de chez Netgear) par quelque chose d’un peu plus évolutif sans dépenser 500 euros. Très vite, la solution qui s’est imposée à moi a été d’assembler ce NAS plutôt que d’en acheter un tout fait.

Le choix du matériel

Ici j’ai fait dans le discret mais néanmoins efficace : une carte mère au format mini-ITX qui intègre un chipset graphique (Nvidia ION) et un processeur basse consommation : un Intel Atom i330 dual core. On ajoute 2GB de Ram, une alim 200W récupérée d’une vieille tour, et on a la base d’un NAS pas cher, qui consomme peu tout en étant performant (un intel core i7 pour gérer des transfert de fichier… c’est comment dire… ridicule).

Le choix du logiciel

Là aussi, si vous ne souhaitez pas réinventer la roue, il existe quelques distributions linux très bien pensées qui sont conçues pour cet usage et offrent toutes les fonctionnalités classiques d’un NAS. J’ai choisi pour ma part OpenMediaVault dont je suis super content mais il en existe d’autres comme FreeNAS ou NAS4Free par exemple.

La console d'administration d'OpenMediaVault
La console d’administration d’OpenMediaVault

La question du boitier

C’était la plus grande problématique. Mon NAS doit loger dans mon meuble TV qui n’est pas hyper grand. L’emplacement que je peux offrir à ce NAS mesure 40*16*40cm, et autant vous dire que des boitiers qui rentrent dans 16cm de haut tout en permettant de caser 4 disque 3,5pouces, ça ne court pas les rues… En fait, je n’ai trouvé aucun candidat, à part peut-être reconvertir un rack de serveur d’entreprise… Mais bonjour le bordel dans le salon…

La solution du pauvre WAF

Puisque je n’ai pas pu trouver un boitier dans le commerce, j’ai décidé de… me le fabriquer :) ça t’étonne hein ? L’avantage c’est que du coup je peux me faire quelque chose aux petits oignons, pour (vraiment) pas cher et que c’est plutôt fun. L’inconvénient c’est que jusqu’à ce jour je n’avais jamais fait quelque chose de ce genre, mes bricolages habituels étant plus orientés électricité/électronique que découpe et travail de matériaux…

Autant te le dire tout de suite, si t’as pas beaucoup de ronds, là on peut arriver à un coût imbattable (non mais vraiment).

La liste des courses

  • Des panneaux de MDF (vu les dimensions, j’ai pu acheter des chutes chez Merlin pour un total de… 3€)
  • Des visses / écrous / rondelles en 3mm : 1€
  • Une grille (récupérée sur un haut parleur HS)
  • Une cage de disque durs (récupérée sur une vielle tour de 1998 au hacklab)
  • De la peinture (j’avais un vieux pot de peinture noir mat pour bois « Carrefour Home » -ouais je sais-, ça fait le boulot. Neuf ça coûte dans les 9€)

Au niveau matériel j’ai pu profiter de l’atelier de beau papa où j’ai utilisé : scie circulaire, cutter, agrafeuse, colle à bois, lime à bois, papier à poncer, pinceaux, règles en tous genres, serres-joints etc… Au passage, je le remercie pour son aide, je n’aurais pas obtenu un résultat pareil sans lui !

Réalisation

Je ne peux pas vous faire un tuto étape par étape mais j’ai essayé de prendre quelques photos durant la réalisation.

Petite vérification de la future implantation des composants
Petite vérification de la future implantation des composants
Assemblage des côtés du boitier (à la colle pour ne pas voir de visses depuis l'extérieur)
Assemblage des côtés du boitier (à la colle pour ne pas voir de visses depuis l’extérieur)
Patron en carton pour le fond de la boîte
Patron en carton pour le fond de la boîte
Collage du fond
Collage du fond
Emplacement de la carte mère (grosse prise de tête pour l'alignement des 4 boulons)
Emplacement de la carte mère (grosse prise de tête pour l’alignement des 4 boulons)
Face arrière du boitier
Face arrière du boitier

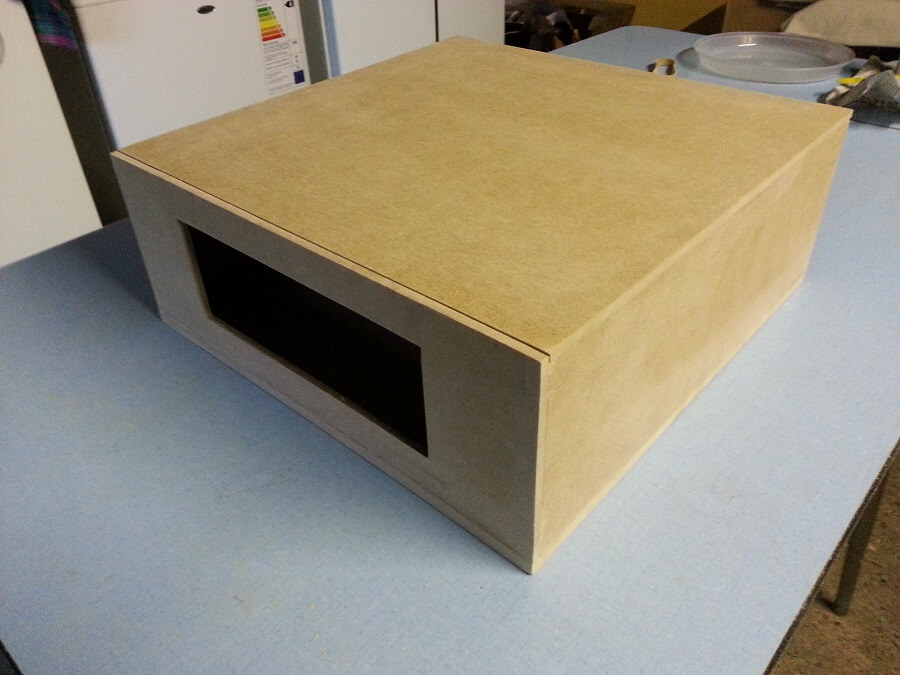

Face avant
Face avant
Mise en peinture (ne pas oublier de poncer). 2 couches
Mise en peinture (ne pas oublier de poncer). 2 couches
Fixation de la cage de HDD récupérée (on voit le tapis d'isolant -vive la recup- qui vise à absorber une partie des vibrations). On voit également la grille de haut parleur agrafée (avec du carton devant pour eviter que les agrafes ne transpercent la façade)
Fixation de la cage de HDD récupérée (avec dessous le tapis d’isolant -vive la recup- qui vise à absorber une partie des vibrations).
On voit également la grille de haut parleur agrafée (avec du carton devant pour eviter que les agrafes ne transpercent la façade).
Tadaaaa ! Il n'y a plus qu'à ranger dans le meuble :)
Tadaaaa ! Il n’y a plus qu’à ranger dans le meuble :)

Le résultat

Rien d’extraordinaire mais le boitier est plutôt discret, il s’intègre bien dans mon meuble dans lequel il rentre à la perfection (normal). Pour éviter d’éventuels bruits de vibrations, un tapis en caoutchouc a été glissé sous la cage des disques avant de la visser. Dans le même but, des patins en feutre ont été collés sous le boitier. Niveau budget j’ai pu profiter de mes différents circuits de récup ce qui m’ont permis de descendre… à moins de 5euros pour le boitier ! En sachant que j’avais trouvé la carte mère avec ses 2 GB de Ram pour 30€ sur leboncoin, ça fait un NAS vraiment pas cher du tout…  Les disques à mettre dedans resteront  la partie la plus onéreuse :).

J’espère que cette modeste réalisation donnera des idées à quelques uns ! Mon NAS tourne maintenant depuis plusieurs mois et j’en suis enchanté !

7 réflexions au sujet de « NAS : Création d’un boîtier sur mesure »

  1. Hi!!

    Joli NAS, l’essai d’OpenMediaVault est sur ma « ToDo List » :)

    Concernant le boitier, tu n’as pas mis de ventilateur pour refroidir les disques ?
    Pas de problèmes de température en été ?

    @+

    PS: Pas de flux RSS pour suivre tes articles ?

  2. Hello K,
    Je ne peux que te recommander OpenMediaVault, ce soft est vraiment génial ! pour la ventilation, j’y ai pensé mais mes disques restant à une température entre 31°C et 38°C, ça ne me semble acceptable… mais je surveille !

    Alex

    PS : Pour les RSS, l’URL est top secrète :p https://www.latelierdugeek.fr/rss (Ok, ok, je rajouterai une grosse icône !)

  3. Hi!!

    Je jetterais un oeil à OpenMediaVault, plus par curiosité que par réél besoin.
    En effet je partage dèja les données de mon « home server » via NFS (et samba).

    Nul besoin d’une icone pour les RSS, j’avais trouvé l’url ;)

    @+

  4. Super boulot !
    Comme le dis K, je te conseille quand même de rajouter un ventilateur (tres gros) comme ça il tourneras lentement et tu n’entendras rien , en plus je suppose que OM propose des réglages d’économie d’énergie comme Nas4free ?
    Avec N4F on peut régler la conso du NAS sur 3 niveau mais en plus intervenir sur le bruit de chaque HD.

    Je me suis moi aussi lancé dans l’expérience du NAS fais maison en recyclant des PC’s trouvés dans les poubelles et j’ai choisi Nas4free (ne demande pas beaucoup de ressources)

    A+

  5. Super initiative, c’est effectivement un peu la misère niveau boitiers quand on a un petit budget.

    Pour rebondir sur le post précédent, effectivement un ventilateur ne sera pas de trop si tu veux pas abimer ton matériel.
    Pour ce qui es des réglages d’énergie, OMV est même bien plus poussé que N4F puisqu’on peut régler chaque disque sur 5 ou 7 niveau différent plus le reste des paramètres habituels.

    Si vous débutez, Open media vault est fait pour vous, N4F c’est du BSD et le fonctionnement bien que simpla peut en dérouter plus d’un / mais il à pour lui le puissant ZFS (pas pour les débutant du tout)

    Encore merci pour ton article.

  6. Sympa mais dans mon cas j’ai remarqué que les disques durs, surtout en équipe, sont particulièrement bruyants, alors je me cherchais un moyen de construire un boîtier qui soit complètement insonorisé. Mais je crains que tous ces disques ne finissent par surchauffer :(

  7. Des photos du montage intérieur aurait pu être ajoutées que l’on se rende compte comment le tout est rangé dans ton boitier.

    Une photo de la façade du boitier fini aurait été bien aussi, là on a qu’un trou béant …

    Joli boitier mais pas assez de visuels sur ce dernier terminé, ce qui ne rend pas justice au travail que tu as fourni ^^
